Introducción: La importancia de no conectar mal tu instalación
Si tienes un barco de recreo, una autocaravana o una furgoneta camper, tarde o temprano te enfrentarás a la instalación eléctrica. Uno de los conceptos que genera más dudas y, a la vez, más problemas de seguridad, es la diferencia entre conectar componentes (o baterías) en serie o en paralelo.
En este artículo, basado en uno de mis vídeos recientes, vamos a desglosar paso a paso cómo funcionan ambos circuitos. No solo veremos la teoría, sino que aplicaremos las Leyes de Ohm, Watt y Kirchhoff para calcular resistencias, amperajes y potencias. El objetivo es que aprendas a dimensionar correctamente tus fusibles, evites sobrecalentamientos y sepas cómo conectar tus baterías para obtener más voltaje o más capacidad.
1. Conceptos Básicos: Serie vs Paralelo de un Vistazo

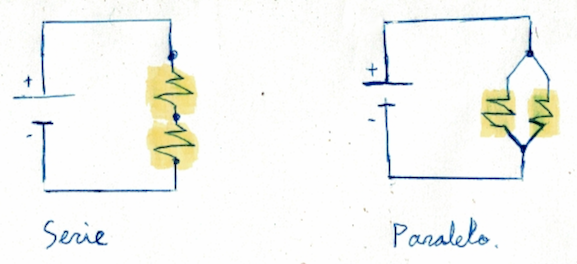

Antes de profundizar en las fórmulas, es vital entender la filosofía de cada conexión.
El Circuito en Serie
Los componentes se colocan uno a continuación del otro. La corriente sale de la fuente (batería), pasa por el primer componente, luego por el segundo, y así sucesivamente hasta volver a la fuente.
- Analogía: Imagina las luces de Navidad antiguas. Si una bombilla se fundía, todo el circuito se cortaba y no encendía ninguna. Esto ocurre porque la corriente tiene un solo camino.
- Regla de oro: En serie, el voltaje se suma y la corriente (amperaje) es la misma en todo el circuito.
El Circuito en Paralelo
Aquí los componentes se colocan en «ramificaciones». La corriente se divide al llegar a un nodo (punto A), toma varios caminos simultáneos y se vuelve a unificar al final (punto B).
- Analogía: Es como el cuadro de luces de un barco. Puedes encender las luces de navegación sin necesidad de encender las de cabina. Si una rama falla, las demás siguen funcionando.
- Regla de oro: En paralelo, el voltaje es el mismo en todas las ramas y la corriente (amperaje) se suma.
2. Análisis Profundo del Circuito en Serie

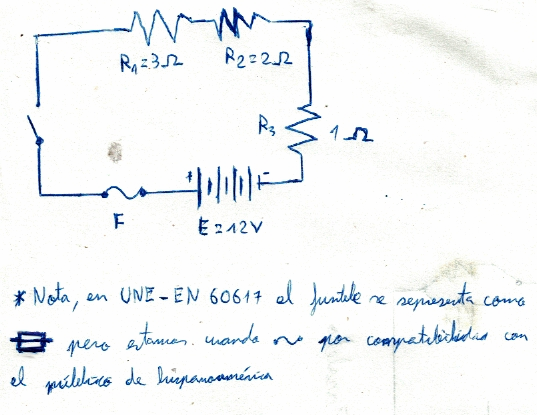

Vamos a diseccionar un circuito en serie utilizando un ejemplo práctico extraído de las diapositivas que preparé para el vídeo. Imaginemos un circuito con una batería de 12V y tres resistencias (que podrían ser bombillas LED) de 3Ω, 2Ω y 1Ω. Este circuito también incluye un fusible y un interruptor, componentes típicos de una instalación real.
2.1. Cálculo de la Resistencia Total
En serie la resistencia total es la suma de las resistencias individuales. Ignorando la resistencia del cable (que en cálculos reales también se sumaría), la fórmula es:
Rt = R1 + R2 + R3
Rt = 3Ω + 2Ω + 1Ω = 6Ω
2.2. Aplicando la Ley de Ohm para hallar la Corriente

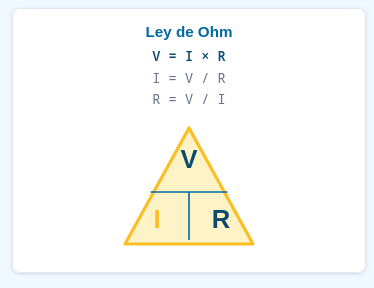

La Ley de Ohm es la herramienta fundamental. Su triángulo nos dice que V = I × R, I = V / R y R = V / I.
Sabiendo que el voltaje es 12V y la resistencia total es 6Ω:
I = V / R
I = 12V / 6Ω
I = 2 Amperios
Aplicación práctica: Este cálculo es vital para dimensionar el fusible. Si sabemos que la corriente máxima en condiciones normales es de 2A, un fusible de 3A o 5A protegería el circuito. Si la corriente se dispara por encima de ese valor (por un cortocircuito), el fusible se quemará, evitando un incendio. Es importante recordar que el fusible protege el cableado, no el dispositivo final.
2.3. Ley de Watt: Potencia del Circuito

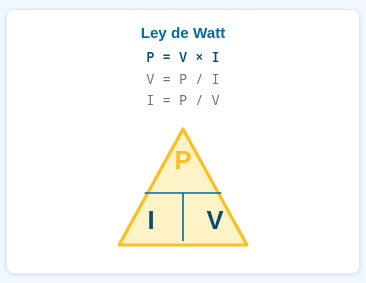

La potencia se calcula multiplicando voltaje por corriente (P = V × I).
P = 12V × 2A = 24 Vatios (W)
2.4. Comprobación con la Ley de Kirchhoff
La ley de voltajes de Kirchhoff dice que la suma de las caídas de tensión en un circuito cerrado es igual al voltaje suministrado.
E = (I × R1) + (I × R2) + (I × R3)
12V = (2A × 3Ω) + (2A × 2Ω) + (2A × 1Ω)
12V = 6V + 4V + 2V
12V = 12V (Comprobado)
2.5. Baterías en Serie: Sumando Voltaje

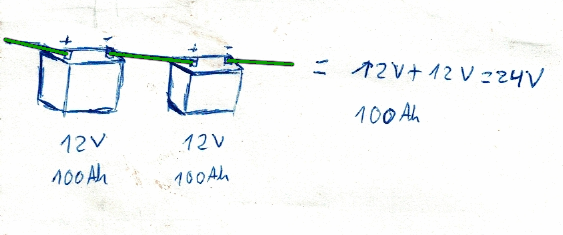

Cuando conectamos baterías en serie (positivo de una al negativo de la siguiente), sumamos sus voltajes, pero mantenemos la capacidad (Amperios-hora, Ah).
- Ejemplo: Dos baterías de 12V y 100Ah conectadas en serie dan como resultado un sistema de 24V y 100Ah.
- Nota importante: La capacidad nominal de una batería no es la capacidad útil. En baterías de plomo-ácido o gel, solo se recomienda descargar entre un 50-60%. En litio, un 70-80%.
3. Análisis Profundo del Circuito en Paralelo

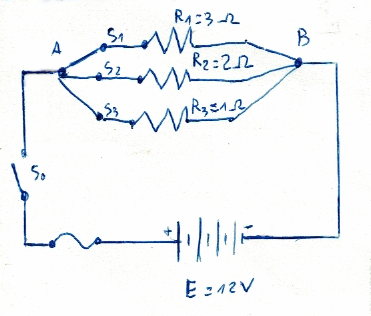

Ahora pasemos al circuito en paralelo, que es el más común en las instalaciones de 12V de vehículos y embarcaciones. Utilizaremos los mismos componentes (12V, resistencias de 3Ω, 2Ω y 1Ω) para ver la diferencia abismal en los resultados.
3.1. El Peligro de la Resistencia en Paralelo
En paralelo, la corriente tiene varias ramas por las que circular. La fórmula para calcular la resistencia total es la suma de las recíprocas (inversos):
1 / Rt = 1 / R1 + 1 / R2 + 1 / R3
Para sumar estas fracciones, buscamos el mínimo común múltiplo (6):
1 / Rt = 2/6 + 3/6 + 6/6 = 11/6
Invirtiendo la fracción:
Rt = 6/11 ≈ 0.545Ω
¡Cuidado! Como ves, la resistencia total (0.545Ω) es muchísimo menor que en el circuito serie (6Ω). Cuantas más resistencias (o aparatos) añadimos en paralelo, más cae la resistencia total. Si no dimensionamos bien los cables y fusibles, esta caída de resistencia provocará un aumento descontrolado de la corriente, calentando los cables y provocando incendios. Es como si añadiéramos más carriles a una autopista: el tráfico (corriente) fluye con mucha más facilidad.
3.2. Cálculo de la Corriente Total (Amperaje)
Aplicamos de nuevo la Ley de Ohm con la nueva resistencia total:
I = V / Rt
I = 12V / 0.545Ω
I ≈ 22.02 Amperios
Comparado con los 2 Amperios del circuito serie, ¡estamos manejando más de 10 veces más corriente con los mismos componentes!
3.3. Comprobación rama por rama (Ley de Kirchhoff)
Para entender de dónde salen esos 22 Amperios, vamos a calcular la corriente de cada rama por separado. En paralelo, el voltaje (12V) es constante en todas las ramas.
- Rama 1: I1 = 12V / 3Ω = 4A
- Rama 2: I2 = 12V / 2Ω = 6A
- Rama 3: I3 = 12V / 1Ω = 12A
La Ley de Kirchhoff de corrientes dice que la suma de las corrientes que entran a un nodo es igual a la suma de las que salen. Por tanto:
ITotal = I1 + I2 + I3 = 4A + 6A + 12A = 22A
3.4. Potencia del Circuito en Paralelo
Usando la Ley de Watt (P = V × I):
PTotal = 12V × 22.02A = 264.2W
Comprobamos rama por rama:
- Rama 1: 4A × 12V = 48W
- Rama 2: 6A × 12V = 72W
- Rama 3: 12A × 12V = 144W
- Suma: 48W + 72W + 144W = 264W (Coincide).
3.5. Baterías en Paralelo: Duplicando Capacidad

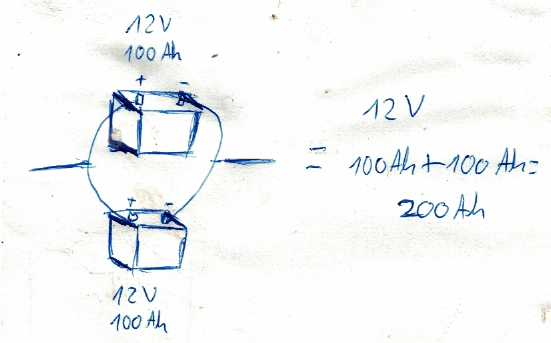

Cuando conectamos baterías en paralelo (positivo con positivo y negativo con negativo), el voltaje se mantiene igual, pero sumamos la capacidad (Amperaje-hora).
- Ejemplo: Dos baterías de 12V y 100Ah conectadas en paralelo dan como resultado un sistema de 12V y 200Ah.
- Esto es ideal cuando necesitas más autonomía sin cambiar el sistema de 12V de tu embarcación o camper. Es fundamental que ambas baterías sean de la misma tecnología, marca y estado de salud para evitar corrientes de ecualización indeseadas.
4. Simbología y Nomenclatura Técnica
En el vídeo, hacemos hincapié en la simbología utilizada en los esquemas. Es común encontrar bibliografía americana donde el fusible se representa como un símbolo con una línea en forma de «S» o un rectángulo con una línea diagonal. Sin embargo, en la normativa europea (UNE-EN 60617), el fusible se representa como un rectángulo con una línea en medio.
Conocer ambas nomenclaturas es útil, especialmente si compras componentes online o consultas manuales de diferentes regiones. En este material, trabajamos con una mezcla de ambos para que te familiarices con ellos.
5. Tabla Comparativa Rápida: Serie vs Paralelo
| Característica | Conexión en Serie | Conexión en Paralelo |
|---|---|---|
| Voltaje (V) | Se suma (V1 + V2) | Se mantiene igual |
| Corriente (A) | Se mantiene igual | Se suma (I1 + I2) |
| Resistencia Total (Ω) | Se suma (R1 + R2) | Disminuye (1/Rt = 1/R1 + 1/R2) |
| Comportamiento ante fallos | Si uno falla, todo el circuito se corta | Si una rama falla, las demás siguen funcionando |
| Aplicación típica en baterias | Aumentar voltaje (ej. 24V) | Aumentar capacidad/autonomía (ej. 200Ah) |
6. Conclusión: La Importancia de un Buen Dimensionamiento
Entender la diferencia entre serie y paralelo no es solo un ejercicio académico; es una cuestión de seguridad y eficiencia a bordo.
- Si añades ramas en paralelo (como cuando instalas nuevos gadgets en tu camper), la resistencia total del circuito disminuye y la corriente aumenta. Esto significa que debes revisar el grosor de tus cables y el amperaje de tus fusibles. De lo contrario, podrías estar creando una resistencia térmica que termine en un incendio.
- Si conectas baterías en serie, aumentas el voltaje pero mantienes la capacidad. Asegúrate de que todos tus consumos sean compatibles con ese nuevo voltaje.
- Si conectas baterías en paralelo, aumentas la autonomía, pero asegúrate de que sean del mismo tipo, marca y estado de salud para evitar que una descargue a la otra.
7. Herramientas Útiles: Calculadora Ohm/Watt
Para facilitarte los cálculos, te recomiendo utilizar nuestra la calculadora web gratuita Ohm/Watt que hemos desarrollado en mi empresa, Liberty Dreams LTD. En ella puedes introducir los valores de voltaje, corriente y resistencia, y te dará los resultados al instante, además de explicarte paso a paso las fórmulas.
👉 Accede a la Calculadora Ohm/Watt aquí
Si tienes dudas sobre cómo aplicar estos conceptos a tu instalación específica, déjame un comentario en el vídeo o en este artículo. Así podré hacer contenido específico para ayudarte. ¡Hasta pronto!
