Introducción: la importancia de la representación gráfica en el entorno industrial
En el ámbito industrial y técnico, la capacidad de interpretar y elaborar representaciones gráficas precisas es una competencia fundamental. La representación gráfica de piezas y objetos no es un mero ejercicio artístico, sino un lenguaje técnico normalizado que permite a ingenieros, técnicos y operarios comunicar ideas, especificaciones y procesos de fabricación con absoluta claridad.
Este artículo tiene como objetivo profundizar en los conceptos esenciales que todo profesional del sector debe dominar: desde los distintos tipos de representaciones hasta las reglas de acotación normalizadas, pasando por el sistema diédrico y el uso de escalas.
A lo largo de este artículo, se ampliarán los conceptos técnicos presentados en el vídeo introductorio, desarrollando cada tema con el detalle necesario para que puedas aplicar estos conocimientos en tu día a día profesional.
Tipos de representaciones gráficas: croquis, plano y esquema
Antes de adentrarnos en las técnicas específicas, es imprescindible distinguir los tres tipos fundamentales de representaciones gráficas que se emplean en el ámbito técnico-industrial. Cada uno de ellos tiene un propósito, un nivel de formalidad y un uso diferenciado.
El croquis
El croquis es una representación gráfica realizada a mano alzada, generalmente sin instrumentos de dibujo, que recoge la idea esencial de lo que se pretende fabricar, construir o montar. No busca la precisión milimétrica, sino transmitir una idea general de forma rápida y comprensible. Un croquis suele incluir anotaciones manuscritas, medidas aproximadas y especificaciones básicas que permiten entender la intención del diseño. Es, en esencia, el primer paso en el proceso de comunicación técnica.
El plano
El plano es una representación gráfica definitiva, realizada de forma precisa con instrumentos de dibujo o software especializado. Sigue normas estrictas de representación y acotación, y su objetivo es definir de manera completa e inequívoca la totalidad de los detalles de una pieza o conjunto. Los planos son la base para la fabricación, el montaje y la verificación de productos industriales.
El esquema
El esquema se sitúa en un punto intermedio entre el croquis y el plano. Es una representación gráfica que muestra únicamente los detalles más importantes o esenciales de lo que se representa, omitiendo aquello que no resulta relevante para la comprensión global. Los esquemas se emplean habitualmente para representar instalaciones (eléctricas, hidráulicas, neumáticas), donde se prioriza la comprensión del funcionamiento del sistema sobre la representación exacta de cada componente.
Nota: La diferencia entre croquis, plano y esquema es una de las consultas más frecuentes en el ámbito del dibujo técnico. Dominar estos conceptos es esencial para cualquier profesional que trabaje con documentación técnica.
Fases para la elaboración de un buen croquis
La elaboración de un croquis técnico no es un proceso improvisado. Requiere seguir una metodología ordenada que garantice que la representación resultante sea completa y correcta. A continuación, se detallan las seis fases fundamentales para elaborar un croquis profesional.

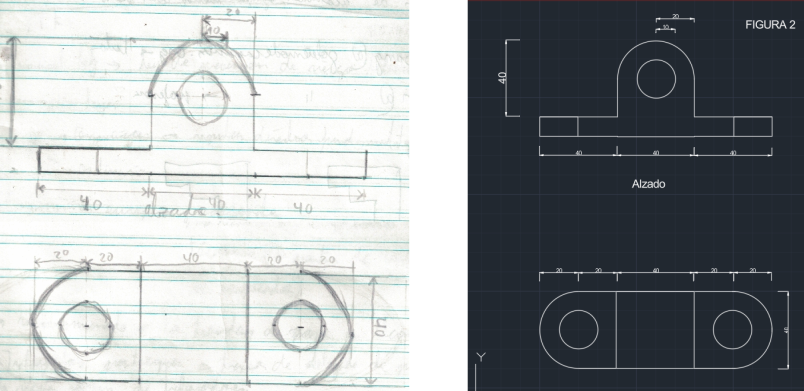

1. Analizar la pieza
El primer paso, y quizá el más importante, consiste en observar detenidamente la pieza u objeto que se va a representar. Es fundamental comprender su geometría, sus elementos constitutivos (agujeros, ranuras, chaflanes, roscas, etc.) y la función que desempeña. Sin un análisis previo exhaustivo, resulta imposible representar correctamente la pieza.
2. Elegir las vistas que nos interesan
No todas las vistas de un objeto son igualmente útiles. Se deben seleccionar aquellas que mejor muestren las formas y los detalles de la pieza. La vista principal o alzado debe ser la que ofrezca una mayor información sobre la geometría del objeto. A partir de ella, se determinarán las vistas complementarias necesarias (planta, perfil, etc.).
3. Plantear el dibujo en el papel según el espacio disponible
Antes de comenzar a dibujar, es necesario planificar la disposición de las vistas en el papel. Se deben tener en cuenta las líneas de simetría, las figuras geométricas básicas que servirán de guía (círculos, cuadrados, etc.) y la escala a la que se va a representar el objeto. Un buen planteamiento previo evita correcciones posteriores y garantiza un resultado limpio y proporcionado.
4. Acotaciones y medidas
Una vez dibujadas las vistas, se procede a añadir las cotas o medidas. La acotación es la parte del croquis que proporciona la información dimensional necesaria para fabricar o manejar la pieza o el concepto. Sin las cotas, el dibujo es solo una representación formal sin valor práctico.
5. Anotación de especificaciones
Además de las medidas, es necesario anotar todas aquellas especificaciones que no pueden representarse gráficamente: el material de la pieza (acero, aluminio, madera, etc.), el tipo de acabado superficial, los tratamientos térmicos, las tolerancias, etc.
6. Revisión
El último paso, pero no por ello menos importante, consiste en revisar minuciosamente el croquis antes de darlo por válido. Se deben comprobar las medidas, la coherencia entre las distintas vistas, la correcta colocación de las cotas y la ausencia de errores u omisiones. Una revisión sistemática evita errores costosos en fases posteriores.
El sistema diédrico: representación de vistas
El sistema diédrico es el método normalizado para representar objetos tridimensionales sobre una superficie plana (el papel) mediante sus proyecciones ortogonales. Este sistema utiliza dos planos de proyección perpendiculares entre sí: un plano horizontal (PH) y un plano vertical (PV). La intersección de ambos planos se denomina línea de tierra (LT).

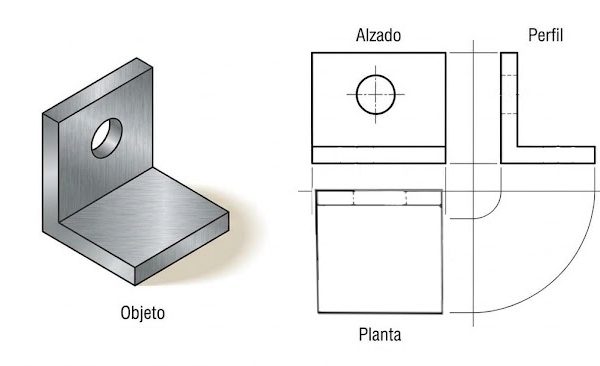

Las tres vistas principales
Para captar todos los detalles de un objeto, en la mayoría de los casos es suficiente con obtener tres vistas:
- Alzado: Es la vista frontal del objeto. Se escoge como alzado aquella vista que describe mejor las formas de la pieza. Es la vista principal del dibujo.
- Planta: Es la vista que se obtiene al observar el objeto desde arriba.
- Perfil: Es la vista correspondiente al lateral del objeto. En el sistema europeo, el perfil izquierdo se sitúa a la derecha del alzado.
Disposición de las vistas en el sistema europeo
La correcta disposición de las vistas es fundamental para la interpretación del dibujo. En el sistema europeo (el más utilizado en España y en la mayoría de países de nuestro entorno), las vistas se colocan de la siguiente manera:
- El alzado ocupa la posición principal, en el centro.
- La planta se sitúa debajo del alzado.
- El perfil izquierdo se coloca a la derecha del alzado.
Esta disposición no es arbitraria: responde a un principio de correspondencia de proyecciones que permite que las líneas de una vista se correspondan con las de las vistas adyacentes. Así, las anchuras coinciden entre planta y alzado, las alturas entre alzado y perfil, y las profundidades entre planta y perfil.
Dato clave: La correcta aplicación del sistema diédrico es imprescindible para la interpretación de planos industriales. Un error en la disposición de las vistas puede llevar a una interpretación errónea de la pieza.
La escala en el dibujo técnico
La escala es la relación matemática que existe entre las dimensiones del dibujo y las dimensiones reales del objeto representado. Se expresa mediante dos números separados por dos puntos (o por una barra de división), donde el primer número se refiere al dibujo y el segundo a la realidad.
Fórmula de la escala
Tipos de escalas
Existen tres tipos fundamentales de escalas en el dibujo técnico:
Escala natural (1:1)
Las dimensiones del dibujo coinciden exactamente con las dimensiones reales del objeto. Se utiliza cuando el objeto tiene un tamaño que permite representarlo en el papel sin necesidad de reducirlo ni ampliarlo.
Escala de reducción (1:X, donde X > 1)
El dibujo es más pequeño que el objeto real. Se emplea cuando el objeto es demasiado grande para representarlo a tamaño natural en el papel disponible. Por ejemplo, una escala 1:2 indica que el dibujo es la mitad del tamaño real; una escala 1:100, que es cien veces más pequeño.
Escala de ampliación (X:1, donde X > 1)
El dibujo es más grande que el objeto real. Se utiliza para representar objetos de muy pequeño tamaño que, de otro modo, no podrían apreciarse con claridad. Por ejemplo, una escala 4:1 indica que el dibujo es cuatro veces más grande que el objeto real.
Escalas normalizadas
Existen una serie de escalas normalizadas que se emplean habitualmente en distintas profesiones. Algunas de las más comunes son:
| Fabricación e instalaciones | Construcciones industriales | Topografía | Urbanismo |
|---|---|---|---|
| 1:2,5 | 1:20 | 1:200 | — |
| 1:5 | 1:20 | 1:500 | — |
| 1:10 | 1:50 | 1:1.000 | 1:5.000 |
| 1:20 | 1:100 | 1:2.000 | 1:10.000 |
| 1:50 | 1:200 | 1:5.000 | 1:25.000 |
| 1:100 | 1:500 | 1:10.000 | 1:50.000 |
Acotación: el lenguaje de las dimensiones
La acotación es el conjunto de operaciones mediante las cuales se indican las dimensiones de una pieza en un dibujo técnico. Es una de las partes más críticas del croquis o plano, ya que de ella depende que la pieza pueda fabricarse correctamente.
Normas básicas de acotación
Existen una serie de principios fundamentales que rigen la acotación en el dibujo técnico:
- Economía de cotas: Debe usarse el menor número de acotaciones posible, solamente las imprescindibles. Un exceso de cotas no solo recarga el dibujo, sino que puede generar confusión y errores de interpretación.
- Funcionalidad: Los dibujos se acotan según su función, fabricación o verificación. Es decir, las cotas deben reflejar aquello que resulta relevante para el proceso de fabricación o para la verificación de la pieza.
- Completitud: Con la acotación se han de indicar todas las dimensiones de una pieza. No puede quedar ninguna dimensión sin especificar, ya que ello impediría su correcta fabricación.
- Unicidad: Cada elemento se acota una sola vez en el dibujo, y siempre se ha de colocar sobre la vista que mejor represente el elemento correspondiente. Acotar un mismo elemento en dos vistas diferentes es un error que puede dar lugar a contradicciones.
- Unidad: Todas las cotas se han de expresar en la misma unidad. Lo habitual es utilizar el milímetro (mm) como unidad por defecto, sin necesidad de indicarla explícitamente pero depende de la industria (no es lo mismo la fabricación de una pieza de precisión que medir el vallado de un campo).
Elementos de la acotación lineal
La acotación lineal se compone de varios elementos fundamentales que deben trazarse siguiendo las normas establecidas:
- Línea de cota: Es la línea paralela a la dimensión que se quiere acotar. Se traza con línea fina y continua, y en sus extremos se colocan los símbolos de terminación.
- Línea auxiliar de cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar y que limitan la longitud de las líneas de cota. Deben sobresalir aproximadamente 2 mm de la línea de cota. Se trazan con línea fina y continua.
- Extremos de cota: Son los símbolos que se colocan en los extremos de la línea de cota. Pueden ser una punta de flecha (el más habitual), un trazo oblicuo a 45º o un pequeño círculo.
- Cifra de cota: Es el valor numérico de la dimensión. Se coloca preferentemente sobre la línea de cota, aunque también puede situarse debajo o en los extremos cuando el espacio es reducido.
Acotación en serie, en paralelo y mixta
Existen diferentes técnicas para organizar las cotas en un dibujo:
- Acotación en serie: Consiste en colocar las cotas una al lado de la otra, a la misma altura, cuando hay muchas cotas contiguas.
- Acotación en paralelo: Consiste en colocar las líneas de cota de forma escalonada, en diferentes alturas, partiendo de la menor (más cercana a la pieza) hasta la mayor (más alejada).
- Acotación mixta: Combina las técnicas anteriores según las necesidades del dibujo.
Acotación de elementos específicos

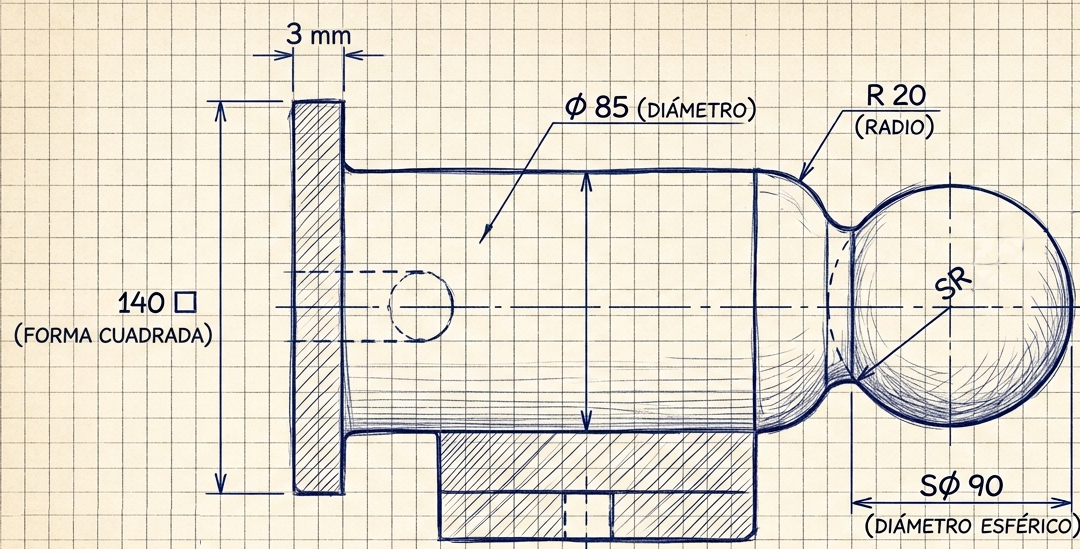

Diámetros y radios
El diámetro de un círculo se acota anteponiendo el símbolo Ø al valor numérico. Cuando el círculo es pequeño, las flechas y la cifra de cota se colocan fuera. Los radios se acotan anteponiendo la letra R al valor numérico, con una sola flecha que toca el arco en el punto de tangencia.
Esferas
Las formas esféricas se indican con el símbolo SØ para los diámetros y SR para los radios. El símbolo S precede al valor de la dimensión y sirve para diferenciar una esfera de un círculo plano.
Cuadrados
Cuando una pieza o elemento tiene forma cuadrada, se antepone el símbolo □ a la cifra de cota. Esto permite definir completamente un cuadrado con una sola dimensión, ya que por definición todos sus lados son iguales.
Líneas de referencia
Las líneas de referencia se utilizan cuando no cabe la acotación dentro de la línea de cota, o cuando se quieren expresar dimensiones como superficies, diámetros, etc. Consisten en una línea que parte del elemento a acotar y termina en una cifra de cota situada en el exterior del dibujo.
Simbología normalizada en dibujo técnico
El uso correcto de la simbología normalizada es esencial para garantizar la interpretación inequívoca de los dibujos técnicos. Los símbolos más habituales son:
| Símbolo | Significado |
|---|---|
| □ | Cuadrado |
| Ø | Diámetro |
| R | Radio |
| SR | Radio de una esfera |
| SØ | Diámetro de una esfera |
Estos símbolos deben colocarse siempre delante de la cifra de cota, sin espacio entre el símbolo y el número.

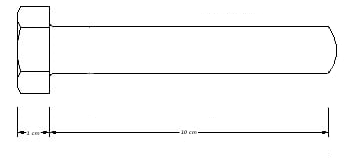

Representación simplificada de roscas
Las roscas son elementos mecánicos de uso muy extendido (tornillos, tuercas, espárragos, etc.) cuya representación detallada resultaría extremadamente compleja y poco práctica en la mayoría de los casos. Por ello, la normativa establece una representación simplificada.
Representación de roscas visibles
Para las roscas visibles, se emplea:
- Línea continua gruesa para indicar la cresta de la rosca (la parte más externa del filete).
- Línea continua fina para indicar el valle o fondo de la rosca (la parte más interna).
La separación entre ambas líneas debe ser de aproximadamente 1,5 mm para diámetros nominales iguales o superiores a 8 mm. En la vista frontal, el círculo que representa el valle se deja abierto preferentemente en la parte superior derecha.
Representación de roscas ocultas
Cuando la rosca no es visible (por ejemplo, en un agujero ciego), tanto la cresta como el valle se representan con líneas de trazos (discontinuas).
Representación en corte
Cuando se representa un elemento roscado en corte, el rayado preceptivo debe alcanzar la línea que indica la cresta de la rosca.
Normalización: las normas UNE-EN ISO
La normalización es el conjunto de reglas y especificaciones técnicas que garantizan que los dibujos técnicos sean interpretados de la misma manera por todos los profesionales, independientemente del país o la empresa. En España, las normas UNE-EN ISO son de aplicación en el ámbito del dibujo técnico.
Normas más relevantes
- Formatos y presentación de hojas: Norma UNE-EN ISO 5457. Establece los tamaños y la disposición de los elementos gráficos en las hojas de dibujo.
- Escritura y rotulación: Serie UNE-EN ISO 3098. Regula el tipo de letra, tamaño y disposición del texto en los dibujos técnicos.
- Líneas normalizadas: Serie UNE-EN ISO 128. Define los tipos de líneas y sus aplicaciones (aristas vistas, aristas ocultas, ejes de simetría, etc.).
- Acotación: Norma UNE-EN ISO 129-1. Establece los principios generales de acotación.
- Sistemas de proyección y representación diédrica: Serie UNE-EN ISO 5456 y UNE-EN ISO 128.
- Elaboración de esquemas electrotécnicos: Norma UNE-EN 61082-1.
- Simbología gráfica para esquemas eléctricos: Serie UNE-EN 60617.
- Identificación y marcado en electrotecnia: Normas UNE-EN 81346 y UNE-EN 60445.
Si trabajas habitualmente con documentación técnica, es muy recomendable familiarizarse con estas normas. Aunque un croquis a mano alzada no requiere el mismo rigor que un plano, cuanto más se ajuste a la normativa, más fácil será de interpretar por terceros.
Conclusión
La representación y acotación de croquis es una disciplina técnica que combina conocimientos de geometría, normalización y comunicación. Dominar los conceptos expuestos en este artículo (los tipos de representaciones, el sistema diédrico, las escalas, la acotación y la simbología normalizada) te permitirá elaborar e interpretar documentación técnica con la precisión y claridad que exige el entorno industrial.
La clave está en la práctica: cuanto más dibujes y acotes, más natural te resultará aplicar estas normas. Y recuerda que, aunque un croquis sea una representación a mano alzada, seguir las normas de representación y acotación siempre facilitará la comprensión por parte de quien lo reciba.
