Si has desmontado una lavadora, un taladro o una radial, es muy probable que te hayas encontrado con un motor universal con escobillas. En este artículo vamos a desgranar todo lo que necesitas saber: por qué se llama universal, cómo identificar sus componentes, cómo interpretar la placa de características, cómo cablearlo en serie y qué usos prácticos podemos darle. Todo ello a partir de un motor real extraído de una lavadora, con mediciones reales y un enfoque que cualquiera pueda seguir, incluso sin conocimientos avanzados de electrotecnia.
¿Qué es un motor universal y por qué se llama así?
El nombre lo dice casi todo: un motor universal funciona tanto con corriente alterna (AC) como con corriente continua (DC). Esto es una ventaja enorme porque nos permite alimentarlo de la red doméstica (220-240 V en alterna) o con una batería en continua, siempre que el voltaje sea el adecuado para que arranque y gire con la fuerza necesaria que estamos buscando.
La razón de esta versatilidad está en su construcción: el estator y el rotor están bobinados en serie y la conmutación se realiza mediante escobillas, de forma que la dirección del campo magnético se invierte sincronizadamente, independientemente de la polaridad de la corriente de entrada.
Componentes principales del motor universal
Vamos a identificar las piezas clave con los nombres que se utilizan tanto en ingeniería como en el taller:
- Estator (o campo): Es la parte fija exterior, formada por dos bobinas de hilo de cobre. Estas generan el campo magnético que empuja al rotor.
- Rotor (o inducido): Es la parte que gira en el interior. Está montado sobre un eje y contiene otro bobinado.
- Escobillas (o carbones): Son las dos piezas negras que hacen contacto con el colector del rotor. Su misión es llevar la corriente a las bobinas del rotor mientras este gira. Incluyen un pequeño resorte que las presiona contra el colector. En herramientas eléctricas como taladros y radiales se desgastan con el uso y son reemplazables. En este link puedes encontrar todo tipo de recambios de escibillas.
En una lavadora estos motores suelen ir acoplados al tambor mediante una correa. En el ejemplo del vídeo, el motor es el clásico de electrodoméstico, pero se puede ver la misma disposición en un taladro: las dos bobinas del estator son visibles desde fuera, y las escobillas quedan accesibles mas fácilmente para su sustitución.
Interpretar la placa de características del motor

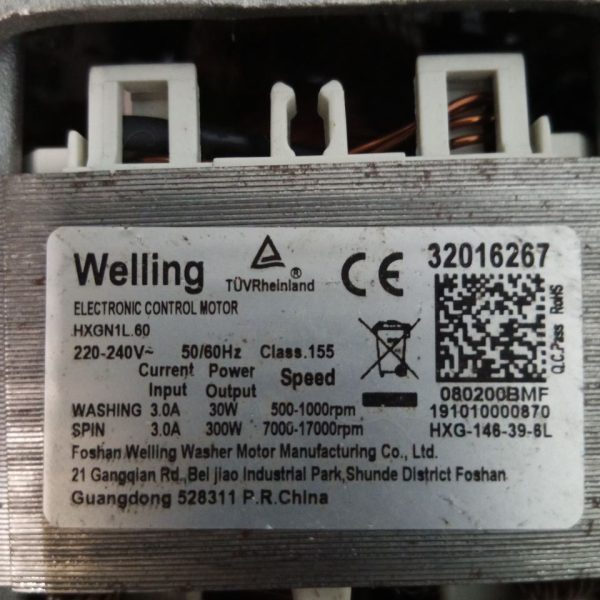

Antes de manipular cualquier motor es importante leer su placa de especificaciones. A diferencia de otras ocasiones, en el vídeo se dejó la etiqueta a la vista porque tiene valor didáctico. Estos son los datos que podemos encontrarnos y qué significan:
- Tensión / Frecuencia: 220-240 V ~ 50/60 Hz
Indica que está diseñado para la red de corriente alterna doméstica. Pero recuerda que, al ser universal, también funcionaría con continua a una tensión equivalente. Para pruebas, podemos usar voltajes mucho más bajos (por ejemplo, 12 V), aunque el motor no alcanzará su par ni velocidad nominal. - Velocidades de centrifugado y lavado:
- Spin: 7000 – 17 000 rpm (revoluciones por minuto).
- Wash: 500 – 1000 rpm (lavado/enjuague).
La velocidad varía en función de la carga que tenga que mover el motor. Cuando trabaja sin la resistencia del tambor lleno de ropa mojada, el motor tiende a girar mucho más rápido de lo normal, lo que puede dañarlo si lo alimentamos a plena tensión. Por eso en este tipo de pruebas es clave limitar la alimentación o usar un variador de velocidad (dimmer).
- Potencia en vatios: Se expresa para cada régimen de giro; a mayor velocidad y par, mayor consumo.
- Marcas de certificación, código datamatrix (ECC 200) y símbolos de reciclaje:

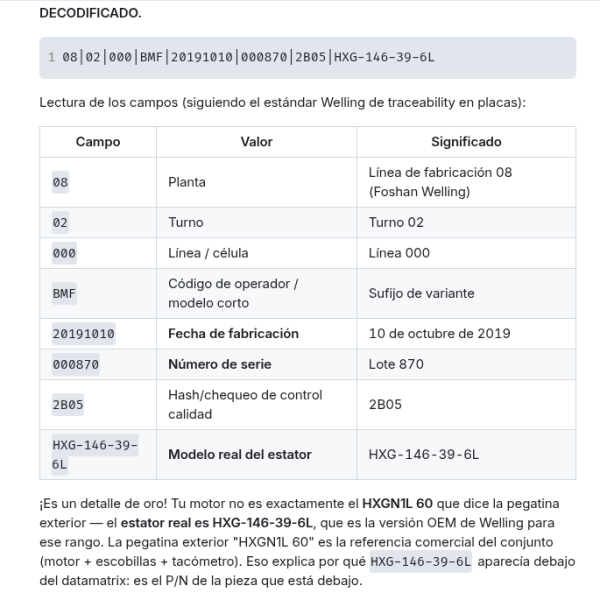

El cuadrado que parece un QR no lo es para el consumidor, pero contiene información codificada (lenguaje máquina) útil para los fabricantes o servicios técnicos. Con herramientas de IA actuales se puede decodificar sin problemas.
Identificar los cables: tacómetro, escobillas y estator
Nuestro motor tiene un conector de seis contactos. Si te fijas, los cables son de colores diferentes, lo cual facilita la tarea; sin embargo, vamos a explicar un método universal para que sepas identificar cada parte aunque tu motor tenga todos los cables del mismo color.
¿Qué es el tacómetro?
El motor incorpora un tacómetro (sensor de velocidad). Consiste en un pequeño generador que produce una señal eléctrica proporcional a las revoluciones del rotor. La placa de control de la lavadora usa esta señal para ajustar la potencia y mantener una velocidad estable.
Cuando extraemos el motor para usarlo de forma independiente, el tacómetro no nos hará falta. Ocupa los dos primeros pines del conector (cables que suelen venir de una pieza adicional junto al eje). Si sigues el cableado, verás que físicamente van al sensor de velocidad.
Para confirmar que esos dos contactos corresponden al tacómetro usaremos un multímetro en modo continuidad (el símbolo de un diodo con ondas sonoras). Si al medir entre ellos el multímetro emite un pitido, existe continuidad, lo que nos dice que hay un bobinado fino (el del sensor) y que efectivamente esos dos pines forman un par.
Identificar escobillas y estator con el multímetro
Después de descartar los dos cables del tacómetro, nos quedan cuatro contactos. Observando el motor, veremos que de cada escobilla sale un cable. En el ejemplo del vídeo, un cable negro y un cable gris (dentro de una funda gris) van desde las escobillas hasta los pines 3 y 4. Los otros dos cables que quedan (pines 5 y 6) serán los extremos del estator.
Para estar seguros al 100 %:
- Medimos continuidad entre los supuestos pines del estator. Si pita, están bobinados internamente y forman una pareja.
- Medimos continuidad entre los otros dos pines. Si también pita, son los de las escobillas (recuerda que las escobillas conectan con el rotor, y a través de sus bobinas también hay continuidad).
Con esto ya tenemos un mapa claro del conector:
- Pin 1 y 2: Tacómetro (no los usaremos para el funcionamiento básico).
- Pin 3 y 4: Escobillas.
- Pin 5 y 6: Estator.
Cómo conectar un motor universal en serie para que funcione
Para hacer girar un motor universal monofásico con escobillas, la configuración clásica es conectar el estator y las escobillas en serie. Esto significa que la corriente debe atravesar primero un bobinado del estator, luego pasar al rotor a través de una escobilla, recorrer las bobinas del rotor, salir por la otra escobilla y finalmente regresar al otro bobinado del estator (o viceversa). El resultado es un circuito cerrado en serie.
La forma práctica de hacerlo sin modificar el cableado interno es puentear un pin del estator con un pin de las escobillas, y luego alimentar el motor a través de los dos pines restantes.
En el ejemplo del vídeo:
- Se contaron los pines de arriba a abajo en la clema.
- Se seleccionó el pin 6 (estator) y se conectó mediante un latiguillo al pin 3 (escobillas).
- Quedan libres el pin 5 (el otro extremo del estator) y el pin 4 (la otra escobilla).
- La alimentación (los dos cables de corriente) se conectan exactamente a esos dos pines libres: pin 5 y pin 4.
Con esto, la corriente sigue el camino serie deseado y el motor arrancará.
Pruebas de funcionamiento y precauciones de seguridad
El objetivo inicial del vídeo era alimentar el motor con baja tensión (5 V o 12 V) para hacer demostraciones seguras. Sin embargo, este modelo concreto de motor de lavadora no arrancó con voltajes tan bajos; necesita una tensión mayor para vencer la inercia y la fricción de las escobillas.
Aviso importante: Conectar directamente un motor universal a 220 V sin carga y sin control de velocidad puede provocar un giro excesivamente rápido, sobrecalentamiento y daños en los bobinados o en el colector. No es recomendable hacerlo sin un sistema de protección. En el vídeo se realizó una prueba muy breve solo con fines demostrativos, y siempre extremando las precauciones.
Para futuros montajes se plantea construir una base con amortiguadores y añadir un dimmer (regulador de tensión AC) que permita controlar la velocidad de giro de forma gradual y segura.
Si estás haciendo tus propias pruebas, mi recomendación es que uses una fuente de alimentación de laboratorio regulable o, al menos, un transformador de aislamiento con variac. Así podrás empezar desde 0 voltios e ir subiendo despacio mientras monitorizas el comportamiento del motor.
¿Puede este motor funcionar como generador eléctrico?
Una pregunta recurrente es si se puede utilizar un motor universal para generar electricidad, por ejemplo en una pequeña turbina eólica casera. La respuesta es: sí pero no merece la pena.
Es cierto que puede generar algo de tensión en los bobinados, e incluso el tacómetro entrega un pequeño voltaje. Sin embargo, al carecer de imanes permanentes, el motor necesita corriente para crear el campo magnético del estator (autoexcitación). Para usarlo como generador habría que conectarlo en paralelo (no en serie) y en muchos casos alimentar el campo externamente. La eficiencia es muy baja y la energía obtenida es residual.
Si tu proyecto es una turbina eólica o un generador manual, es mucho más práctico emplear un motor de imanes permanentes (como los motores de corriente continua de juguetes, patinetes o algunas cintas de correr), que no requieren excitación externa y producen corriente directamente al girar.
Ideas para reutilizar un motor universal en el taller
Donde realmente brillan estos motores es en aplicaciones de herramienta eléctrica. Al tener un alto régimen de revoluciones y buen par, son ideales para:
- Construir una lijadora de banda casera o una pulidora.
- Montar una piedra de afilar para cuchillos y formones.
- Hacer un pequeño esmeril para desbarbar metales.
- Fabricar un torno para madera a pequeña escala.
Eso sí, cualquier proyecto de este tipo exige una correcta sujeción del motor, protección contra sobrecargas y un sistema de control de velocidad (un módulo regulador para motores universales es barato y fácil de conseguir).
Posibles problemas y cómo solucionarlos
- El motor no arranca a baja tensión: Algunos modelos requieren al menos 30-50 V para empezar a girar. Asegúrate de que las escobillas hagan buen contacto y no estén excesivamente desgastadas.
- Gira a máxima velocidad nada más conectar: Es lo esperable si lo conectas directamente a 220 V sin carga. La solución es añadir un dimmer o variador de velocidad.
- Saltan chispas excesivas en las escobillas: Puede ser síntoma de carbones desgastados, colector sucio o dañado, o una sobrecarga. Limpia el colector con un limpiador de contactos y sustituye las escobillas si están muy cortas.
- El multímetro no pita en algún par: Si un devanado está abierto (sin continuidad), el motor tiene una bobina cortada y probablemente no funcionará o lo hará de forma errática.
Conclusión
El motor universal con escobillas es un componente fascinante que podemos encontrar en multitud de electrodomésticos y herramientas. En este artículo hemos aprendido a identificarlo, interpretar sus datos, distinguir el tacómetro de los bobinados de potencia, medir continuidad para averiguar qué cable es cada cosa y cablearlo en serie para ponerlo en marcha. Además, hemos repasado sus limitaciones como generador y sus posibilidades de reutilización en proyectos de bricolaje.
Si te ha gustado este formato y te interesa seguir explorando el mundo de los motores eléctricos reciclados, no te pierdas los próximos vídeos y artículos donde construiremos una base antivibración y añadiremos un control de velocidad. ¡Déjame en los comentarios cualquier sugerencia o duda y te ayudaré a poner en marcha tu propio motor universal!
